贴片焊接技巧
更新时间： 点击：8332 所属栏目：经验分享 Update Time: Hits:8332 Belong Column:
进行贴片焊接有效的方式是拖焊，如果熟悉了拖焊，基本上就可以使用一把烙铁+松香完成所有贴片的焊接。

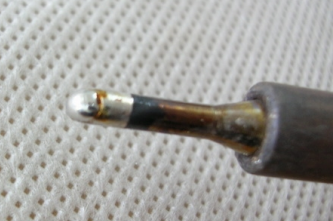

工欲善其事，必先利其器。焊接贴片最好使用斜口的扁头烙铁，考虑防静电的实际要求，建议使用焊台。

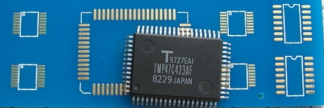

首先把贴片元件平放在焊盘上

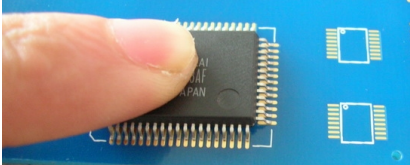

对准引脚和焊盘后用手压住

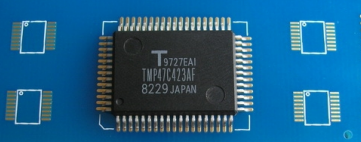

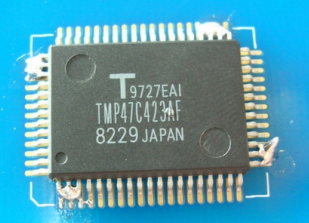

使用融化的焊锡随意焊接元件的数个引脚来固定元件
固定好后在元件引脚的头部均匀的焊上焊锡
四周全部焊上焊锡
接下来就是拖焊的重点：把PCB斜放45度，使元件引脚上的焊锡在融化的情况的下可以顺势往下流动

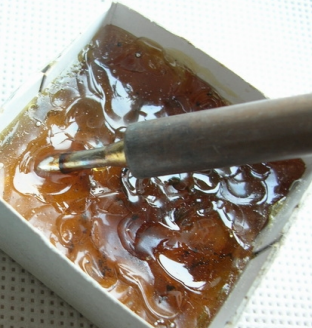

把烙铁头放入松香中，甩掉烙铁头部多余的焊锡
把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分

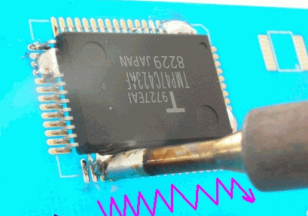

接下来的动作将是个拖焊的核心：使烙铁按照品红线的方式向右迅速移动。如果过程中焊锡过多可以再次把烙铁头浸入松香后甩掉多余的焊锡，重复开始的动作

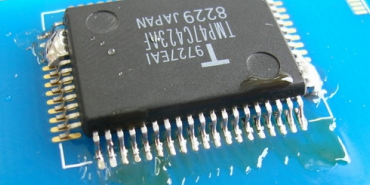

重复以上动作后达到以下效果
其他引脚使用同样的方法

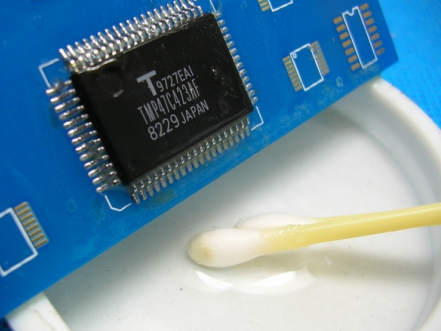

用酒精清洗表面多余的松香

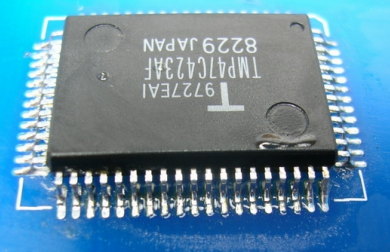

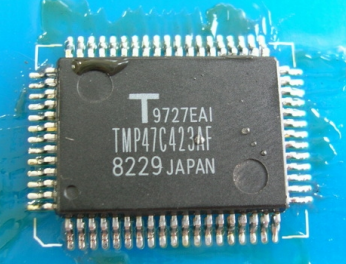

最终的效果
